Folyamatábra

Magyarázat

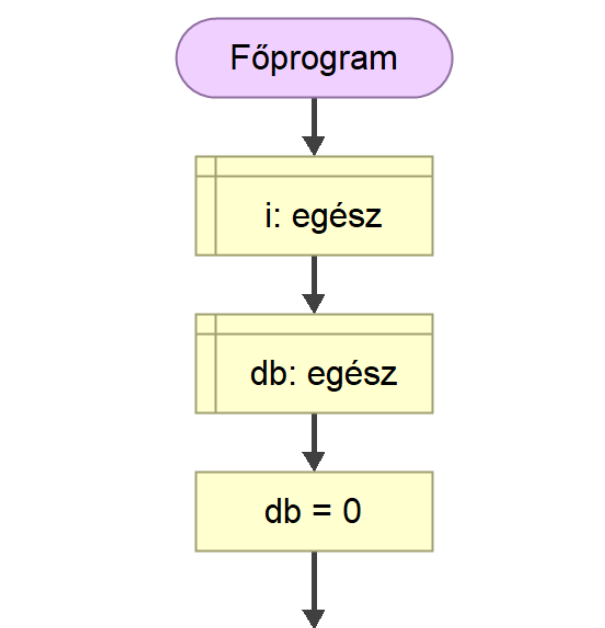

1. Változók bevezetése

Két változót használunk az algoritmusban, az i-t és a db-t.

Mindkettő egész szám lesz.

Az i egy szokásos ciklusváltozó, a db pedig a darabszámot fogja jelölni.

Az algoritmus elején a db értékét nullára állítjuk, mert az algoritmus elején nulla darab öttel osztható számunk van.

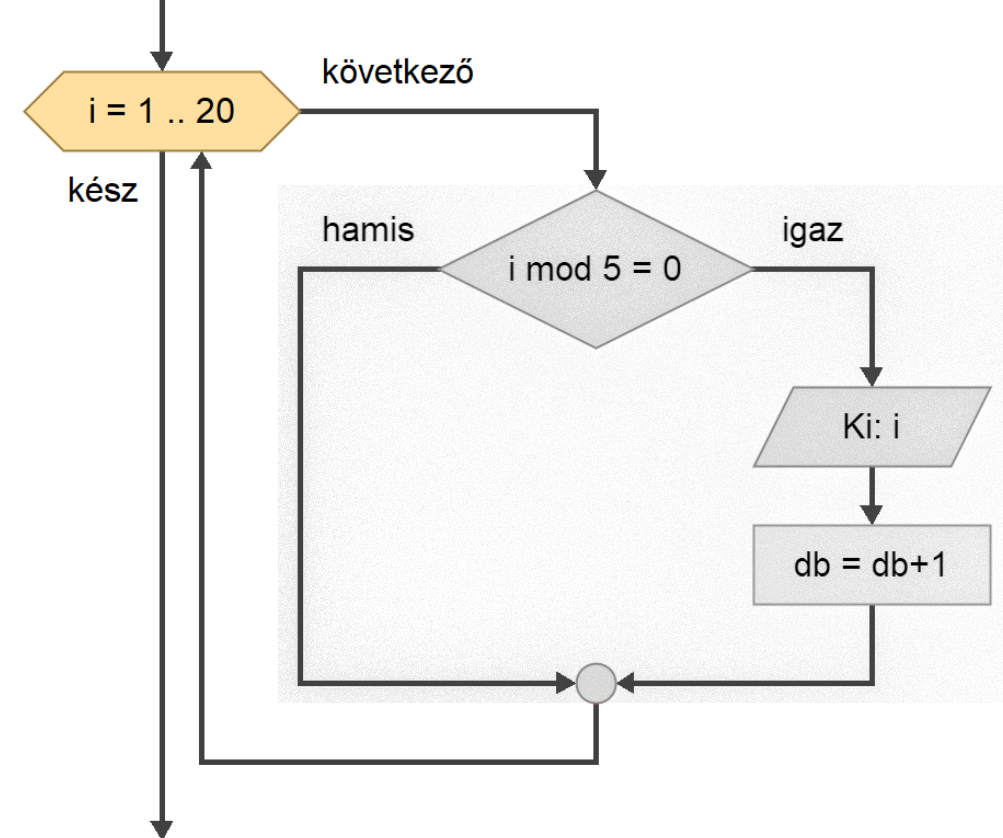

2. Ciklus 1-20-ig

A ciklust 1-20-ig ismételjük, vagyis az i értéke lépésenként így alakul:

i=1

i=2

i=3

i=4

i=5

i=6

...

i=20

3. Elágazás

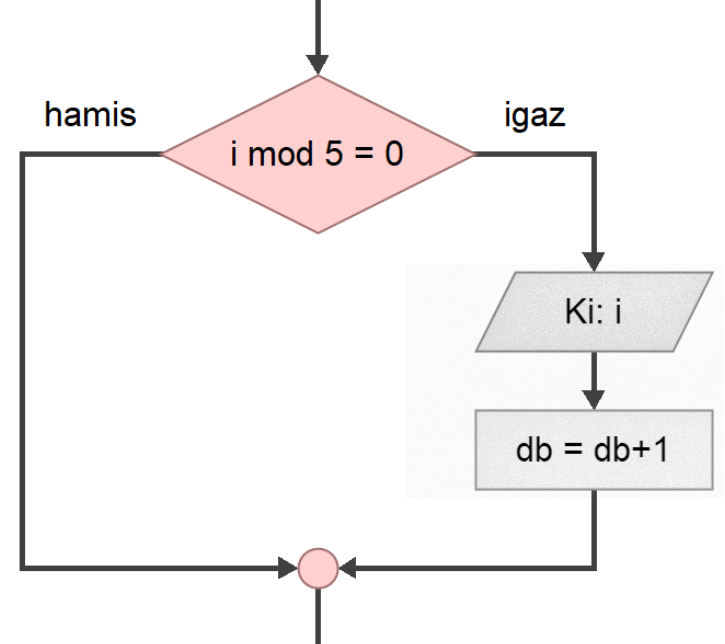

Ez egy elágazás, melyben az algoritmus két ágra bomlik (lásd rózsaszín rombusz):

• egy igaz és
• egy hamis ágra.

A két ág a rózsaszín körnél találkozik.

_____________________________________________________________________________

A rózsaszín rombuszban egy feltétel található: i mod 5 = 0

A mod (modulo) a maradékos osztást jelenti,

egy példán mutatom:

17 / 5 = 3 maradt a 2

Vagyis a 17-et elosztom 5-tel, DE

nem az érdekel, hogy 3-szor van meg benne,

hanem az, hogy 2 a maradék.

Ezzel azt vizsgálom, hogy a szám osztható-e 5-tel.

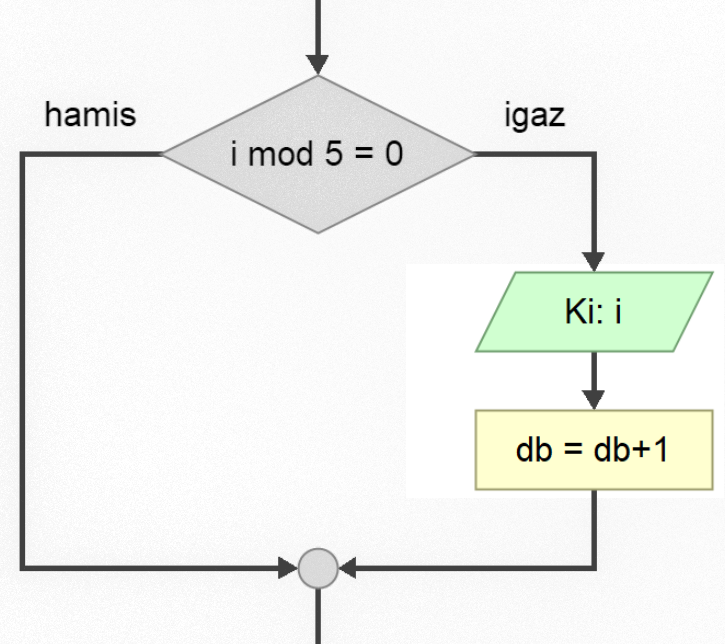

Most megmutatom ugyanazt az elágazást, csak máshogyan átszínezve (lásd zöld és sárga részek)!

Itt azt láthatod, hogy az igaz ágon kiírjuk az i aktuális értékét (lásd zöld paralelogramma).

A darabszámot pedig növeljük 1-gyel (lásd sárga téglalap).

Miért növeljük 1-gyel? Mert ezen az ágon öttel osztható számot találtunk: 5, 10,15, 20.

4. Az eredmény kiírása

A ciklus tehát elszámol 1-20-ig, és minden számra megvizsgálja, hogy az osztható-e 5-tel.

Ha osztható, akkor kiírja, majd megnöveli 1-gyel a db értékét (lásd fenti elágazás).

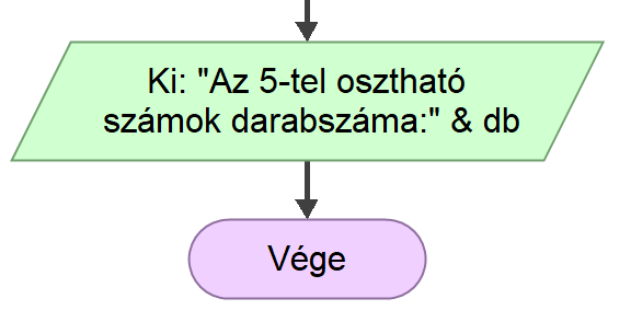

Amikor a ciklus elérte a 20-at, ebben a zöld paralelogrammában kiírja a darabszámot a képernyőre így:

Az 5-tel osztható számok darabszáma: 4

Az & db a zöld téglalapban azt jelenti, hogy a szöveghez, a kettőspont után még hozzáfűzzük a db aktuális értékét is, ami esetünkben a 4, mert 4 darab öttel osztható szám van 1-20-ig.

Oké, ez kicsit sok volt. Most lapozz vissza az elejére,  és újból nézd meg a teljes ábrát. Ha esetleg így sem érted valamelyik részét, olvasd át újra azt a részt. Kérdésekre külön is szívesen válaszolok.
